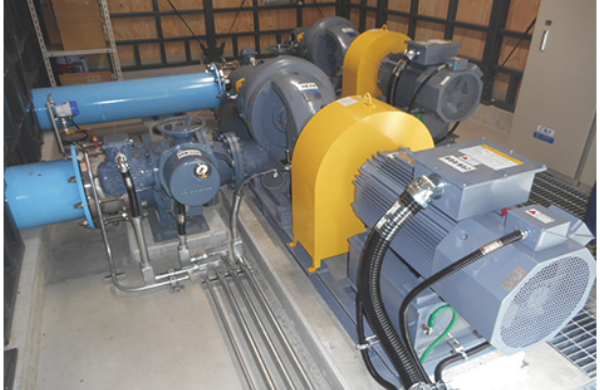

●信頼性の高い水車
当社のポンプ逆転水車は、実績のある汎用ポンプを利用し、工場性能試験に基づく信頼性の高い発電システムであり、同一規模の小水力発電用従来型水車と比べ、ほぼ同等の水車最高効率を有しています。
●豊富なラインナップ

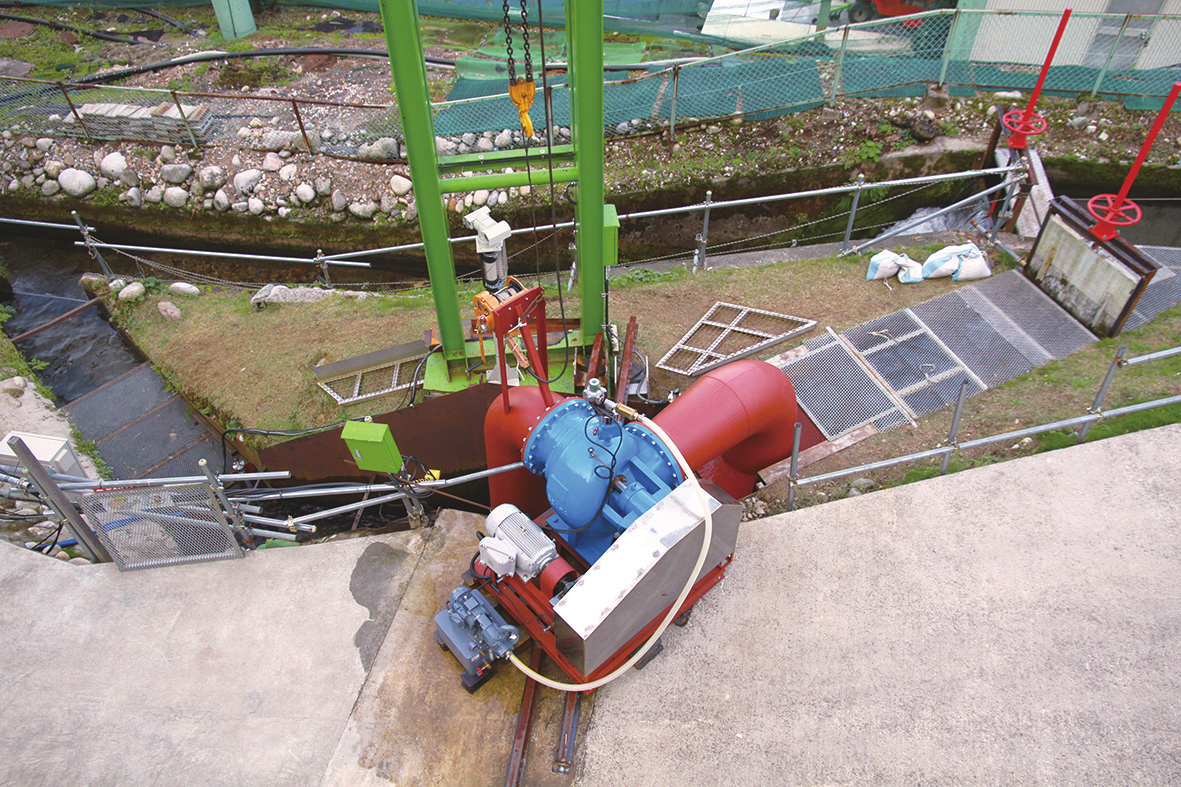

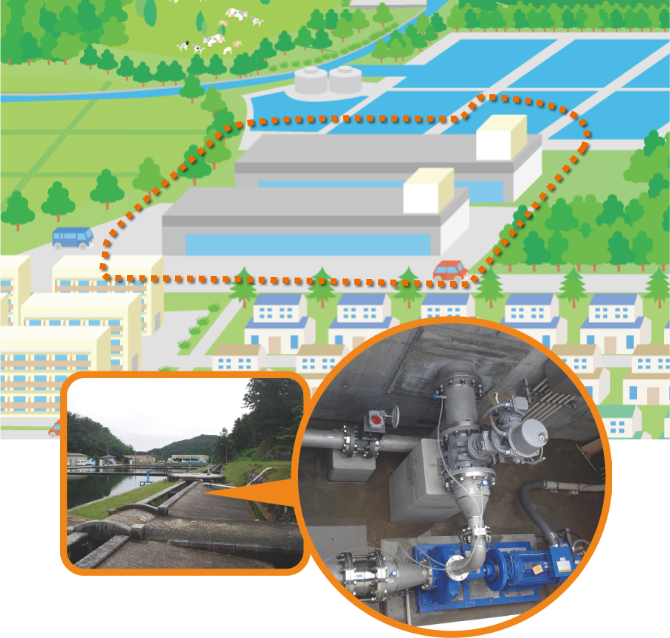

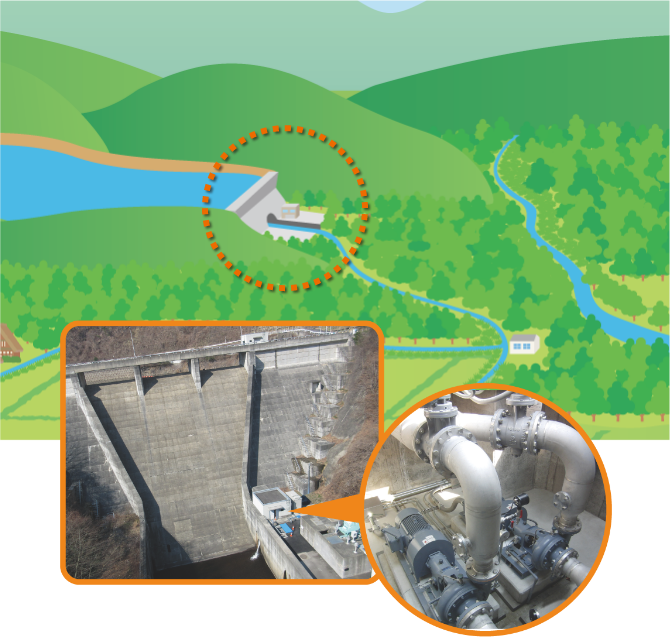

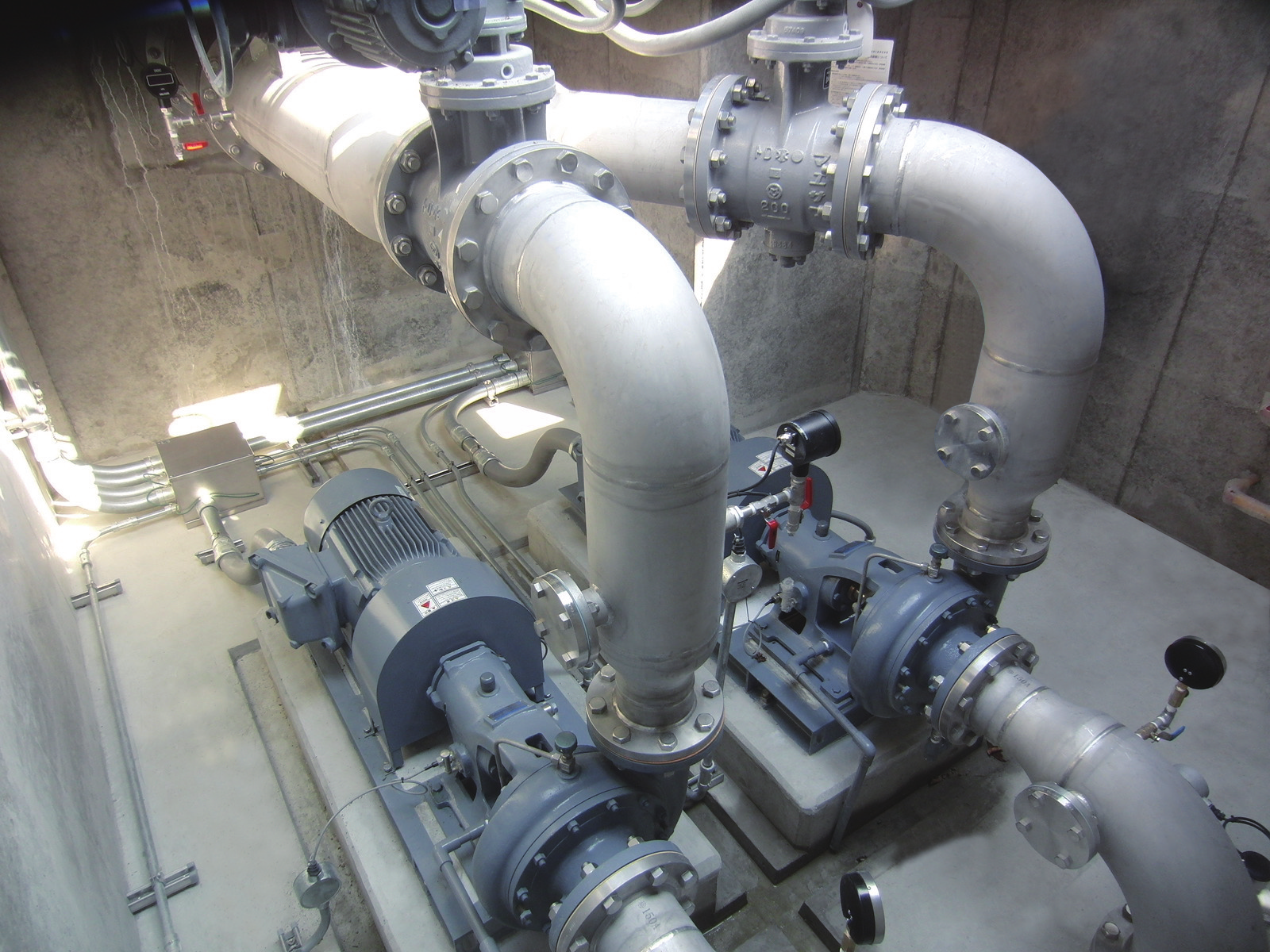

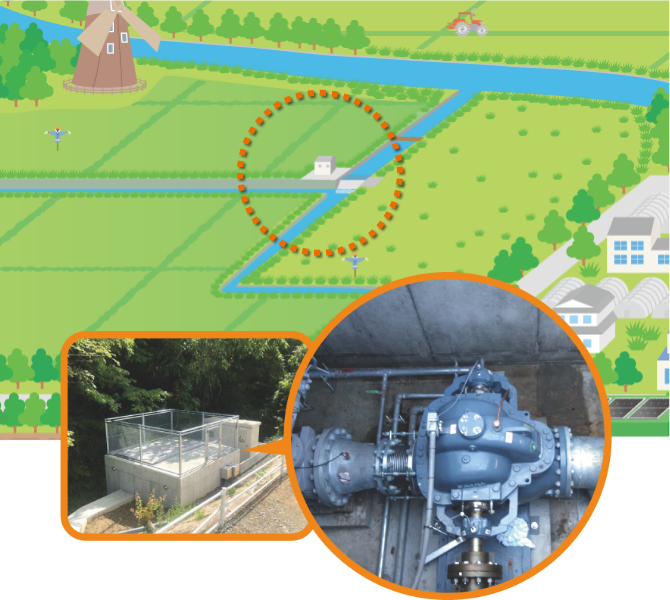

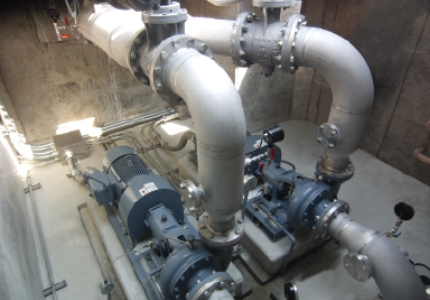

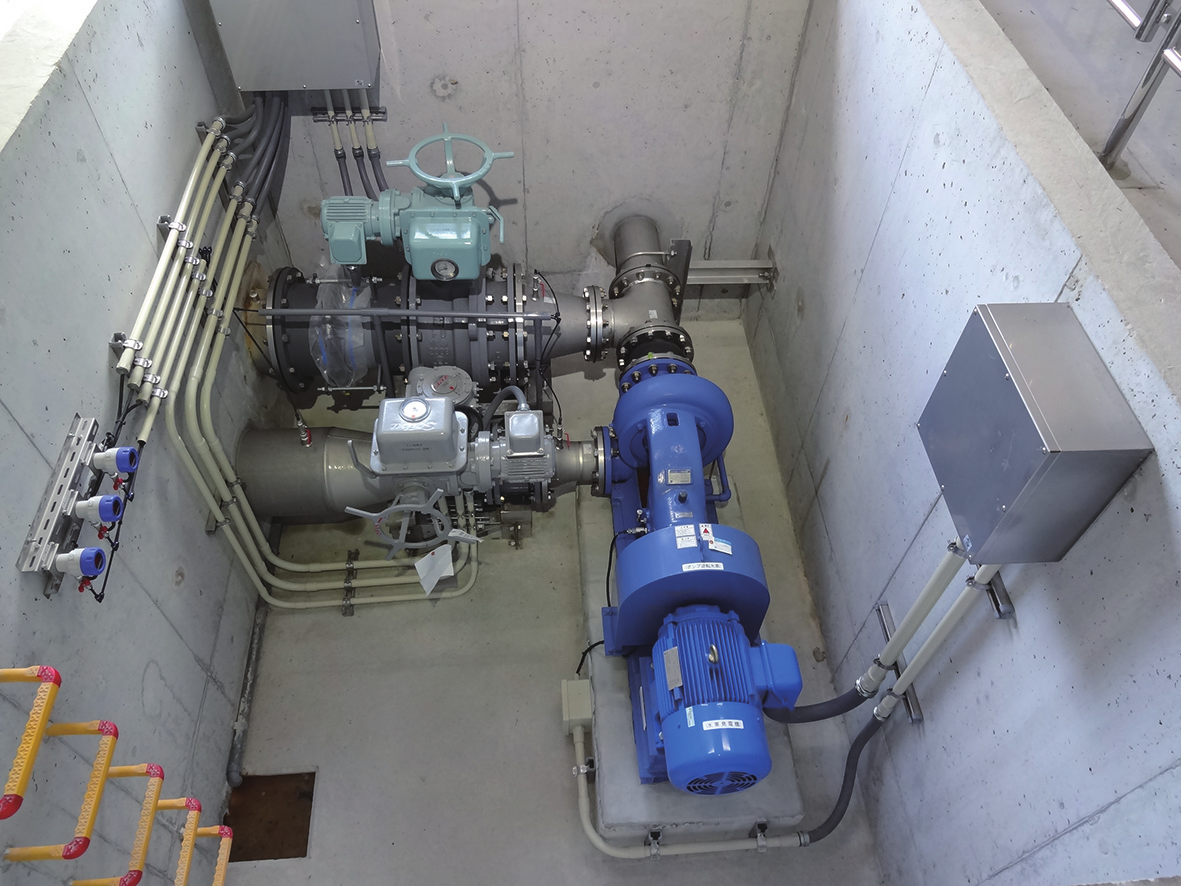

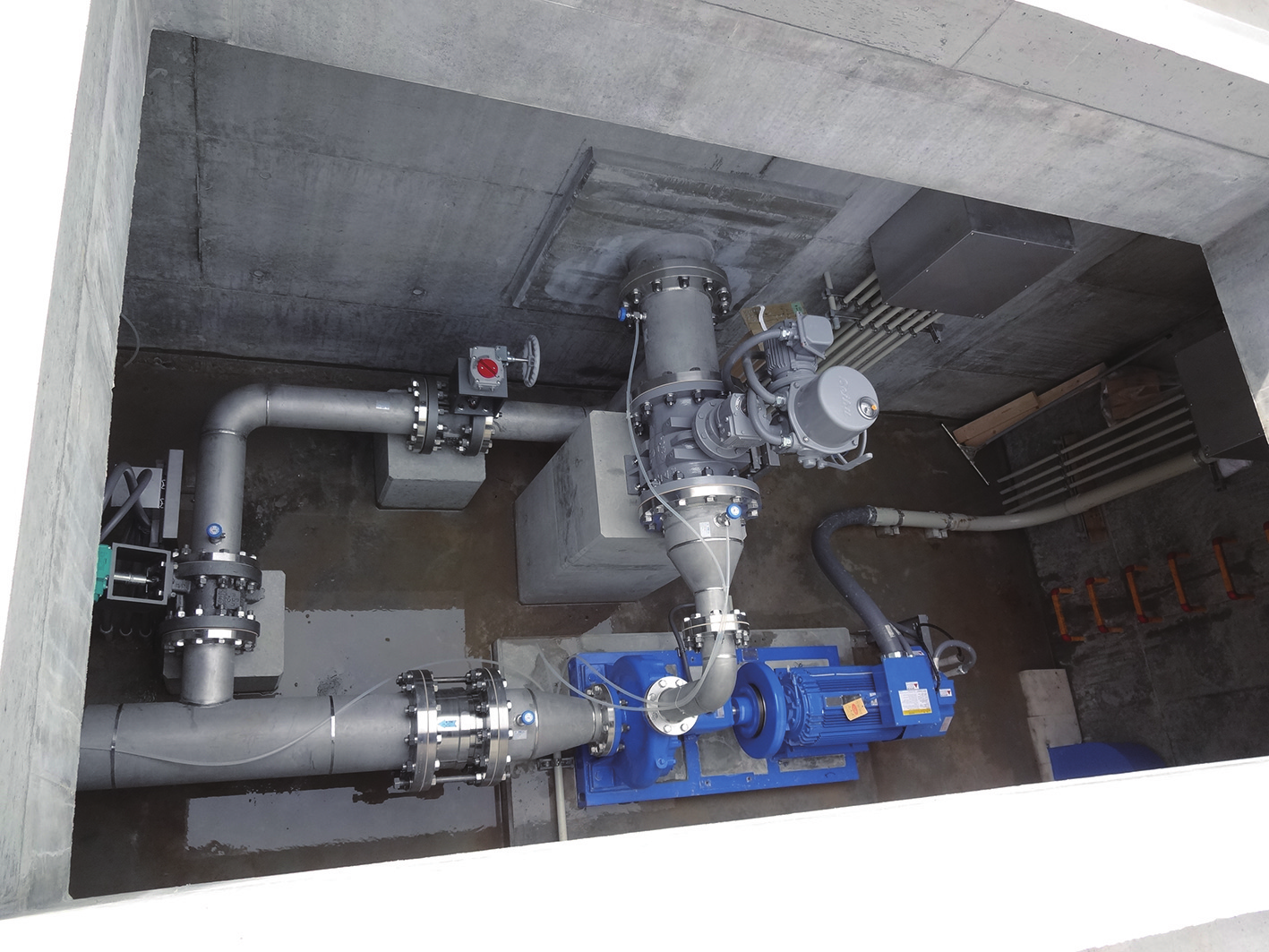

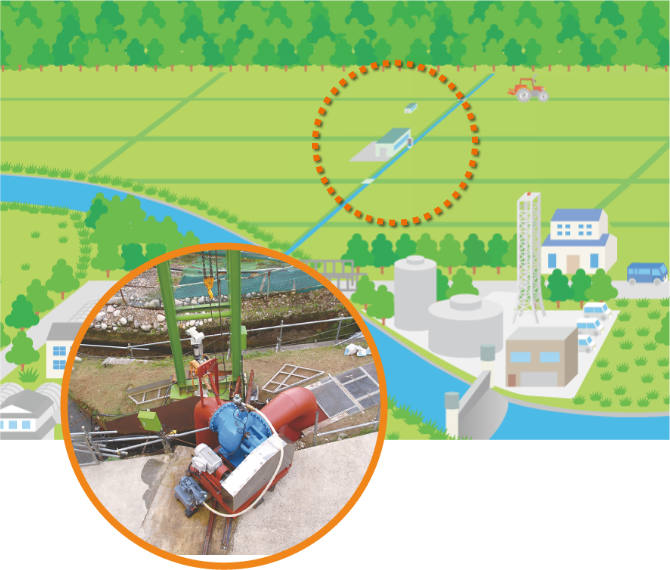

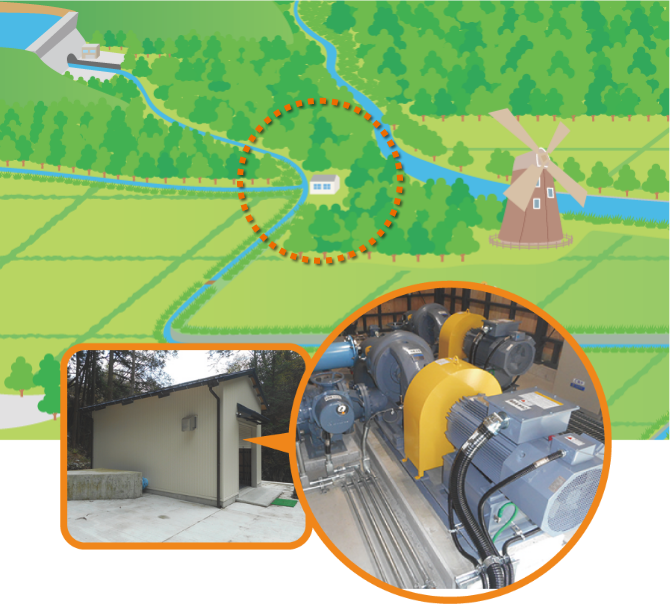

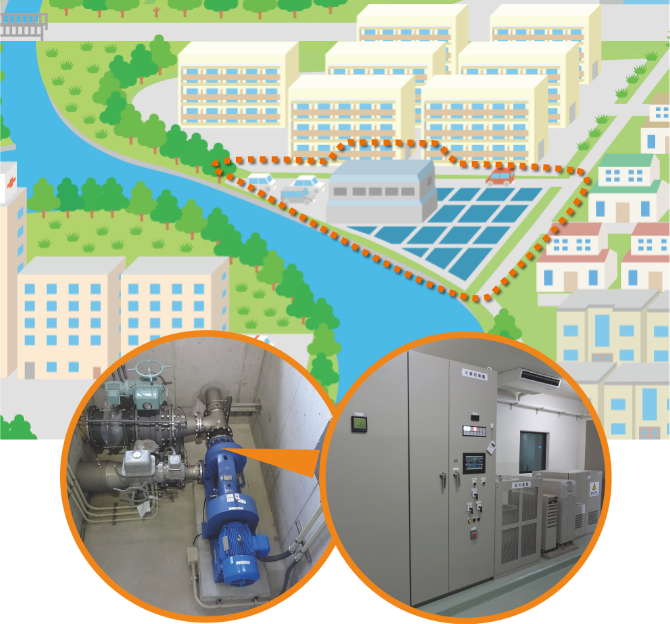

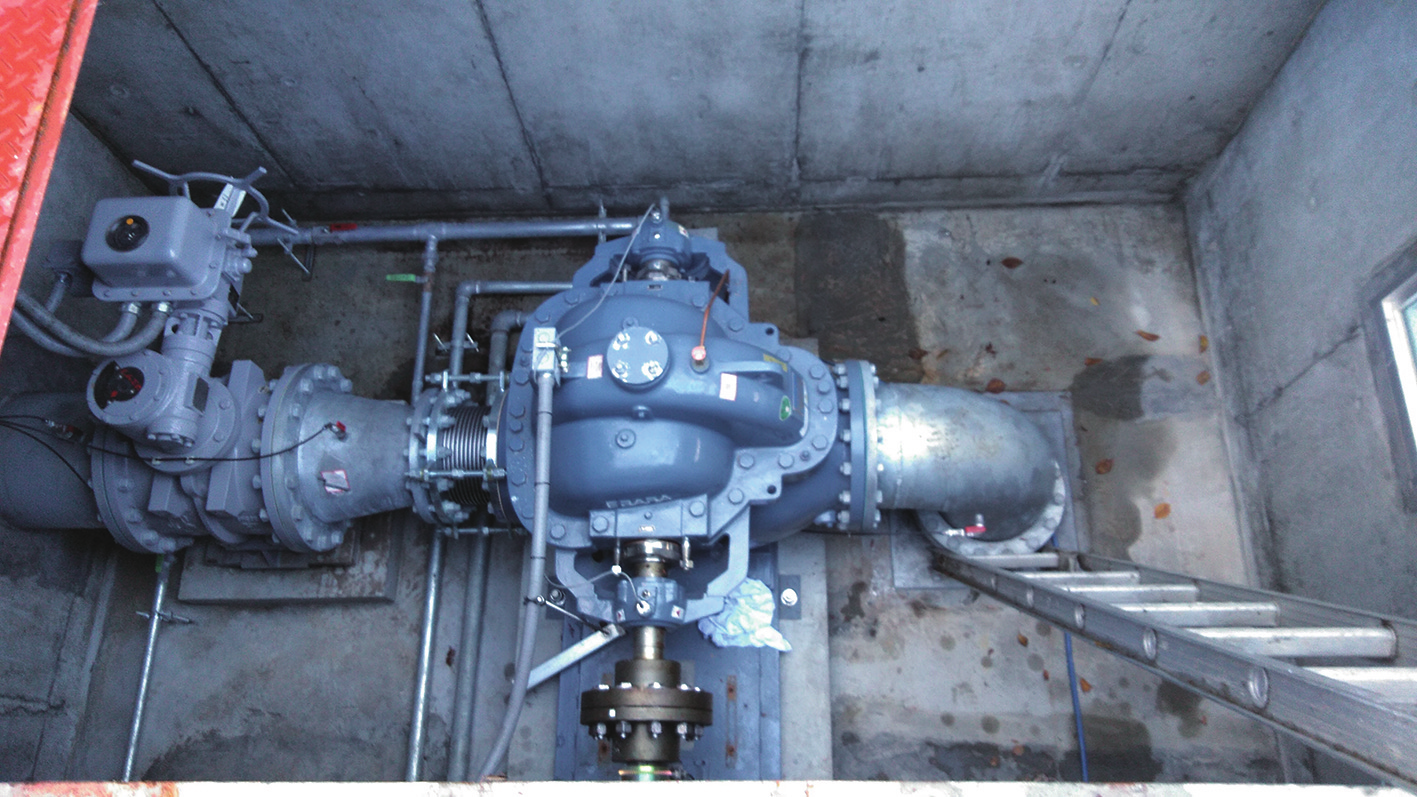

農業用水路やダム利水の開水路には、塵芥などで閉塞しにくいオープン羽根車型ポンプ逆転水車を、水道施設などの管路には、高効率の両吸込型渦巻ポンプ逆転水車を取り揃えています。
●水車特性を生かした制御システム
導入設備の水利条件に合わせ、落差変動に対しては、可変速型発電機を適用した高効率運転を、流量変動が大きい場合は、水車台数制御など、最適な制御システムをご提案致します。
●メンテナンス性に優れた水車
ポンプ逆転水車は、汎用ポンプの部品を適用しているため、交換部品の供給が迅速に行え、従来型水車と比べ、容易に保守点検が可能です。
●コストと納期
オーダー品での従来型水車と比べ、イニシャルコスト・ランニングコストの低減及び、納期の短縮が図れます。

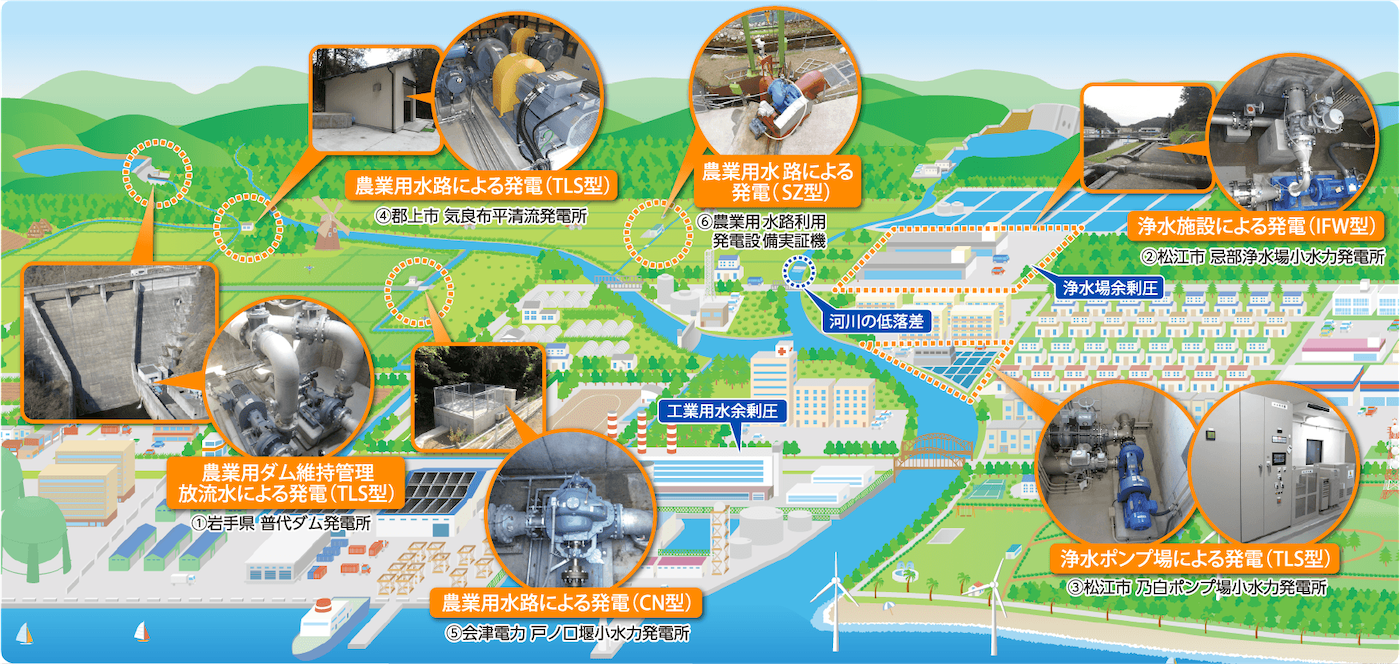

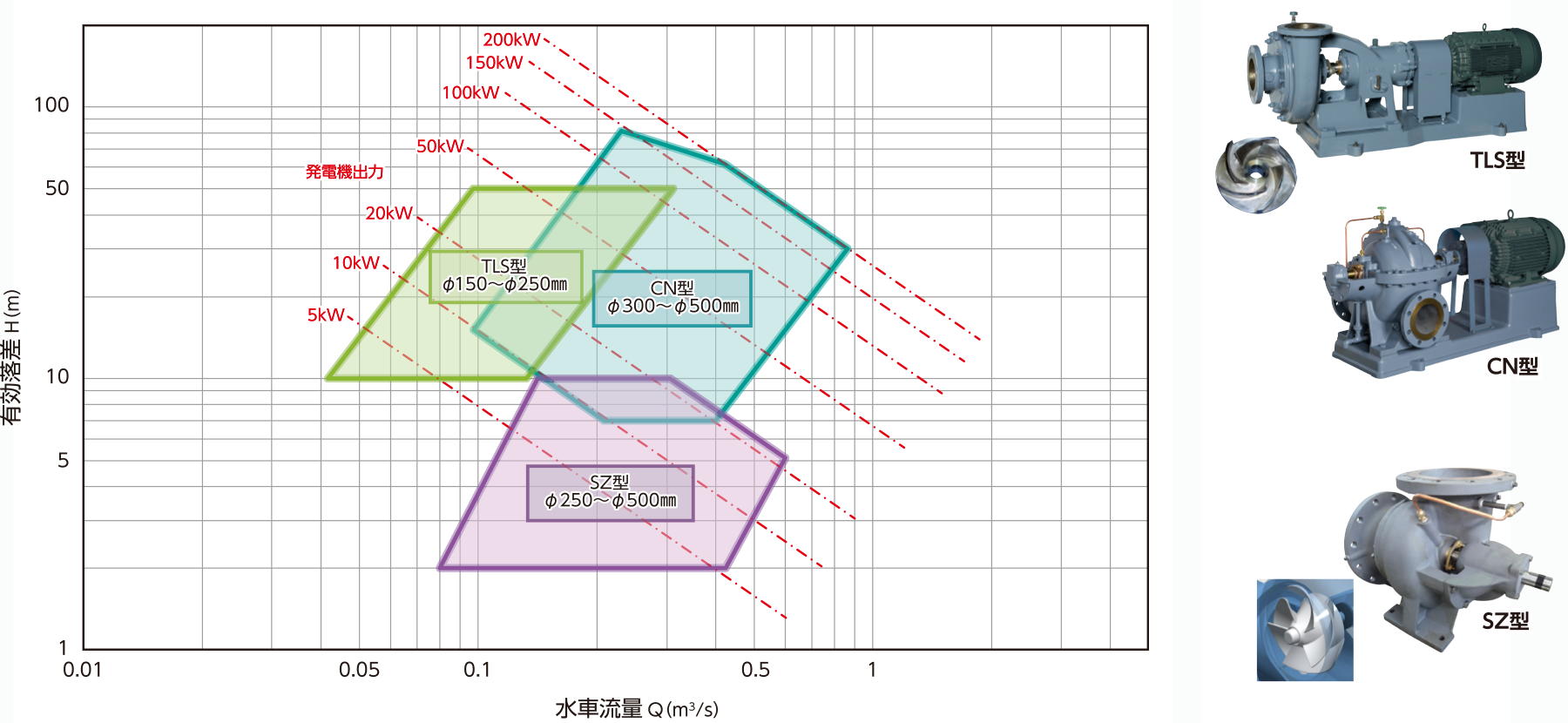

水道設備、農業用水路など、豊富な実績を持つポンプの特徴を生かして、高落差から低落差まで、多様な設置環境に適合した逆転水車の選定が可能です。

※本選定図は、目安ですので、ご計画の際はご相談ください。また、上記以外の構成に関しましても弊社営業までご相談ください。
※「○○○型」の表示は荏原グループの機種記号です。

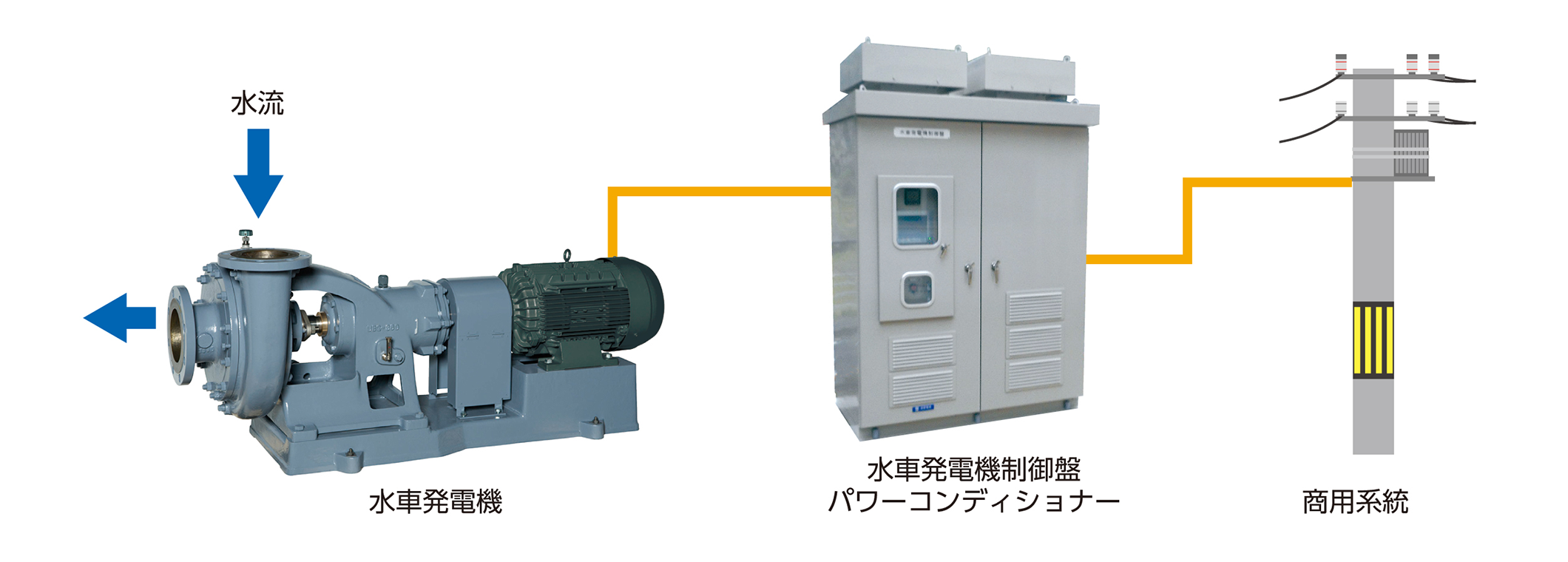

発電した電力は、パワーコンディショナーを用いて商用系統への接続（系統連系）が可能です。
※系統連系に関しましては、お客様から電力会社様への申請が必要となります。申請に関する諸手続きにつきましては、ご支援させて頂きますので、弊社営業までご相談ください。

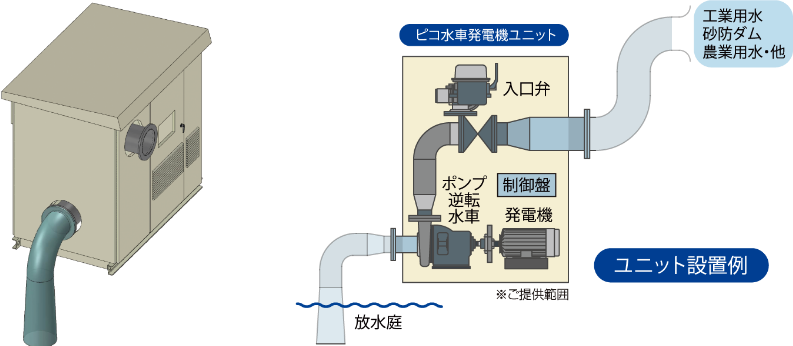

汎用コンテナ内に必要な機器をコンパクトに収納し、短納期、低価格、メンテナンス性を向上したオールインワンユニットE-Picoの導入により、お客様のトータルコスト削減に貢献いたします。※「E-Pico」は(株)荏原電産の登録商標です。

ピコ水車発電機ユニット

E-Pico®︎は20kW以下の
巣力発電機器をコンパクトにまとめた
オールインワンユニット

• ユニット構造のため、現場施工が容易
• 小スペースで設置可能
• システム設計費の削減
• トータルコストの抑制が可能

製品仕様 ※目安

水車形式	斜流渦巻ポンプ逆転水車
運転方式	可変速運転制御
使用発電機	永久磁石同期発電機
流量	0.05〜0.27㎥/s
落差	8.0〜40.0m
パワーコン出力	5〜20kW
相、電圧	三相、200V

周波数	50又は60Hz
設置場所	屋外
機器構成	水車、発電機、制御盤、入口弁（電動式）、 入口及び出口接続短管、内部冷却ファン、 内部配線、筺体
オプション	Web監視（M2M）、映像監視、 リモートメンテナンス

E-Pico水車選定図
